Productdetails:
|
|
| Plaats van herkomst: | China |
|---|---|
| Merknaam: | RINO |
| Certificering: | CE |
| Modelnummer: | Hc-PL 3/5/7 vouw 1800 |
|
Betalen & Verzenden Algemene voorwaarden:
|
|
| Min. bestelaantal: | 1 reeks |
| Prijs: | Negotiation |
| Verpakking Details: | Verpakt met film of in houten geval |
| Levertijd: | 40-60 Werkdagen na Storting |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 5 reeks/maand |
|
Gedetailleerde informatie |
|||
| Naam: | 3 5 de Productielijn 150m/Min Automatic Corrugation Machine van het 7 Vouwkarton | Grootte: | 1800mm2500mm |
|---|---|---|---|
| SPEED: | 100m/min | Totale Macht: | 100kw |
| Totale lengte van lijn: | 61M | Fluittype: | volgens klantenbehoeften |
| Hoofdmachine: | Enige facer, voorverwarmer, NC afgesneden machine, enz. | Max. Druk: | 1.3MPa |
| Hoog licht: | 150m/Min Carton Production Line,3 vouw Golfkartonproductielijn,7 Machine van de vouw de Automatische Plooiing |
||
Productomschrijving

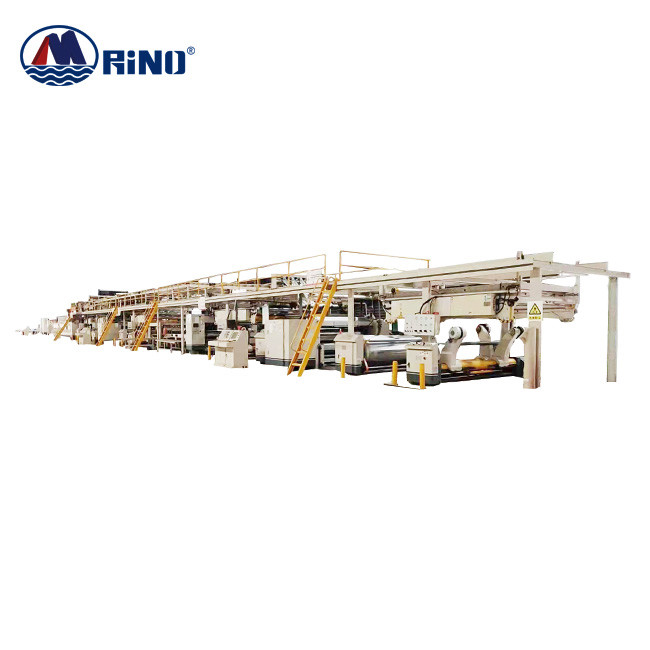

Machineinleiding van de Productielijn Van golfkarton
De productielijn van golfkarton omvat broodjestribune, enige facermachine, voorverwarmer, die brug vervoeren, lijmend machine, dun-blad machine scheuren, NC-snijmachine en automatische stapelaar die, producerend de raad van uitstekende kwaliteit met hoge snelheid en hoge prestaties. Wij kunnen drie-laag veroorzaken, vijf-laag en zeven-laag de productielijnen van golfkarton met breedten van 1400mm tot 2200mm en productiesnelheden van 60 tot 300 m/min.-Klanten kunnen de productiecapaciteit volgens hun behoeften kiezen.
Parameter
| Max. document breedte: | 1800mm |
| Max. Breedte van het plooien van broodje | 1870mm |
| Max. snelheid van machine | 150m/min |
| Fluittype: | fluittype volgens cliëntverzoek |
|
Stoomconsumptie: 2000kg/hour het werken. druk: 1.0-1.1MPa Max. druk 1.3Mpa |
|
| Gevraagde macht: | 380V, 50Hz, driefasen |
| Totale macht: | Ongeveer 100kw voor algemene voorwaarde |
| Totale lengte van lijn: | 62 meters. |
| Nr | MACHINESlijst |
| 1 |

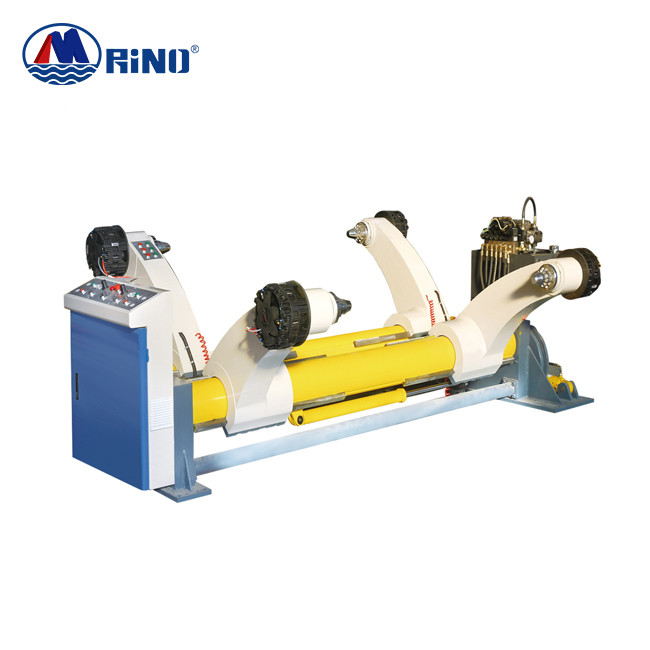

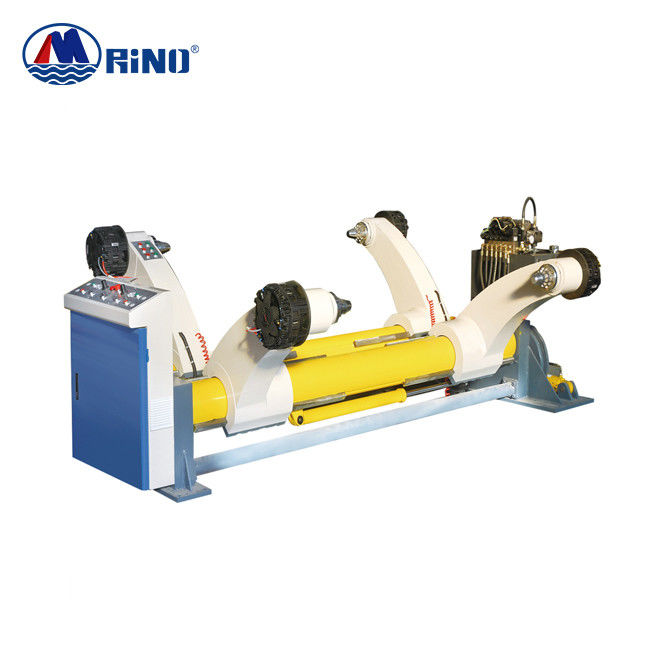

De hydraulische Tribune van het Molenbroodje --Steun twee de papierfabriek van Dia.1500mm --Omvattend spoor en karretje voor draag papierfabriek --Pneumatische rem en de lentekoppeling |

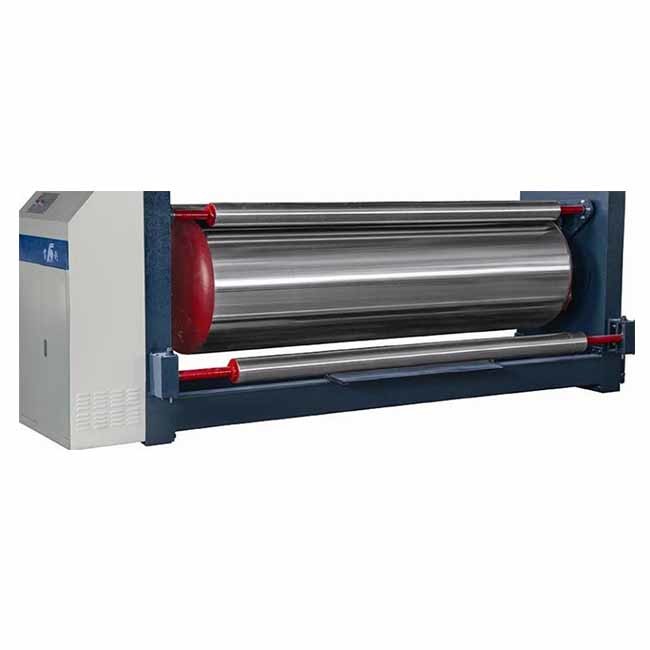

| 2 | Voorverwarmer (RG) Ø600mm |
| 3 |
Enige Facer Ø320mm 48CrMo hoog - het staal van de kwaliteitslegering, starheid HRC55°-58° Na het doven en het aanmaken, wordt de oppervlakte van hoger-lagere rol gemalen. |
| 4 |
Luchtbrug --Dubbele vacuümspanningscontrole --Elektrische document maniercontrole |
| 5 |
Lijmmachine Ø320mm GM-B -- In reliëf gemaakte lijmrol en geplateerd chroom |
| 6 |
Dubbele Facer (SMS) --Met inbegrip van kwaliteits katoenen riem 1set --met inbegrip van de tribune van het aandrijvingsbroodje --met inbegrip van het verwarmen 14 van PCs (14 x 600MM) platen |
| 7 |

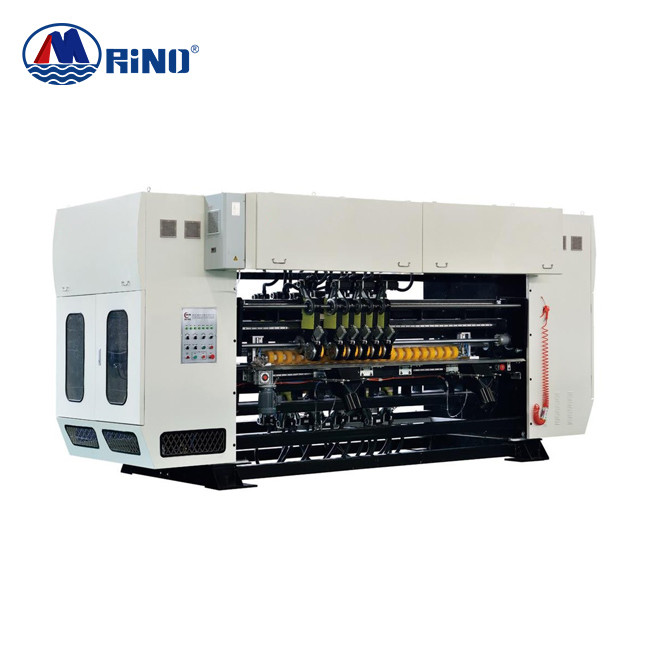

De dunne Doelpuntenmaker van de bladsnijmachine --5 vastgestelde snijmachinemessen en 8 vastgesteld doelpuntenmakerwiel --automatische malende messen |
| 8 |
N.C snijd af (Geautomatiseerde ordeverandering) --Met volledig servocomputersysteem |
| 9 | Het stapelen machine |
| 10 | Lijm die Machine maken |
| 11 | Het interne Systeem van de Stoompijp |
| 12 | Intern Elektrisch Systeem |
| 13 | Het Systeem van de kompreslucht |

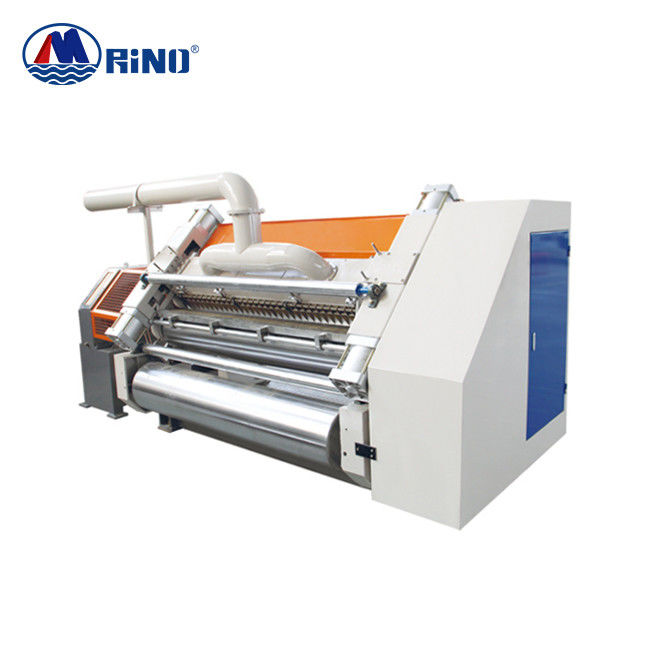

Golf Enige Facer-Machine
Machineinleiding
| Max. machinesnelheid | 150m/min |
| Max. het werk breedte | 1800mm |
| Maximum het werk stoomdruk: | 1.0-1.3Mpa |
| Stoomtemperatuur | 160-210 Celsius |
| Machtsvereisten: | 380V, 50Hz |
| Diameter van golfrol | 320mm |
*Corrugated rollen van 48CrMo-legeringsstaal worden gemaakt, met thermische behandeling voor hardheid HRC58-60, oppervlakte met chroombehandeling die wordt geplateerd.
*corrugating rol: Dia.320mm met een trommel.
* Het vacuümontwerp van zuigingsfingerless verstrekt perfecte fluitvorming in hoge snelheid productie.
* Gimbal bestuurderssysteem. De individuele toesteltype van de onderdompelingsolie aandrijvingsdoos, die dynamische trillingen scheiden verbetert lopende stabiliteit, gemakkelijk en snel voor onderhoud.
*Gluing rol: de oppervlakte is in reliëf gemaakt met opleverend geplateerd ontwerp en chroom.
*Adjustment van hogere golfdierol, drukrol en lijmrol door pneumatisch systeem wordt gecontroleerd.
*With het voorverwarmen en het preconditioneren rollen.
NC snijd Machine af
| Breedte | 1800mm |
| Scherpe lengte | 5009999mm |
| Orde het houden | 999orders |
| Scherpe precisie | ±1mm |
| Macht | 11kw |
| De diameter van de Kniverol | 190mm |
| Max.production snelheid | 150m/min |
Machineinleiding
1. Speciaal hoog structuurtype, - kwaliteitswallboard en zetel, betrouwbaar en stiekem.
2. Met horloge-venster op twee kantenwallboard, gemakkelijk voor zie in productie en onderhoud.
3. Het drijfdeel keurt hermetisch goed smeert, ervoor zorgt hoge precisie, hoge stabiliteit.
4. Keurt hoge precisie goed en de starheid die toestel, kostuum voor hoge snelheid omwikkelen, olie gevoelde smering verlengt het werk-leven. Verzeker scherpe bladnauwkeurigheid inschakelend, kartonbladen zonder ruwe randen.
5. Hoge precisie scherpe schacht en scherpe zetel, betrouwbaar en stiekem.
6. Speciaal structuurontwerp in veranderend blad, gemakkelijk en snel om blad te veranderen.
7. De gehele norm van het systeemontwerp C.E strikt, de computertest van de pasindustrie strikt, verzekert hoogte - kwaliteit, het lange het werkleven en stabiliteit.
